PiFlow-DynDeriv基于全自动流体仿真软件PiFlow发展而来，是一款专为航空、航天、低空经济等领域研发的高精度/高效率动导数计算专用软件。软件基于非定常流场的强迫震荡法，完成全速域气动导数计算，针对各种速度下飞行器的动态稳定性分析需求，提供全自动化的动导数解决方案。
科研与工程价值：
l 加速飞控系统研制：为飞行器控制律设计提供快速、可靠的动态气动数据支撑，显著缩短从气动设计到飞控验证的研发闭环周期。
l 降低算力与人力成本：通过高效的GPU并行计算与稳定的收敛性能，大幅减少高性能计算资源占用及人工调参试错成本。
l 支撑复杂气动机理研究：精准的迟滞环捕捉能力，有助于科研人员深入探究非定常流动分离、激波振荡等复杂气动现象的物理机制。
核心技术优势：
l GPU异构并行加速架构：软件深度适配高性能GPU计算集群。实测数据显示，单工况计算耗时由传统方案的5~6小时缩短至15~20分钟，全工况项目交付周期缩短100倍以上，极大提升了科研迭代效率。
l 高鲁棒性数值算法：针对大攻角、强激波等复杂流场环境，底层求解器进行了专项优化。相比通用CFD软件，在超音速及高超音速工况下的收敛性显著提升，网格与参数调试次数降低90%以上，有效解决了动导数计算中常见的发散与震荡难题。
l 全速域标模验证体系：软件算法经过严格的算例验证，涵盖低速（DLR-F12）、超音速（Finner）及高超音速（HBS, Ma6.85）等标模。计算结果与风洞实验数据及权威文献高度吻合，确保了动态气动参数的高置信度。

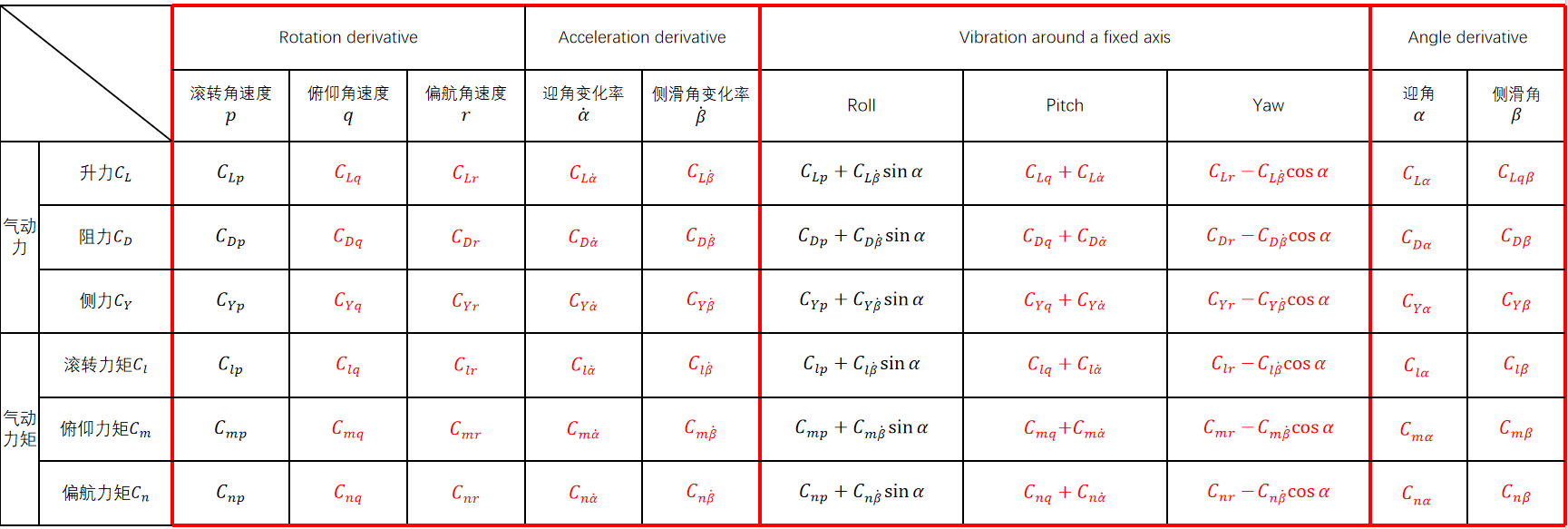

图 1软件可计算动导数矩阵表
案例Finner计算效率及成本核算：
表 1 DynDeriv效率及成本核算
对比维度 | DynDeriv（A100GPU） | StarCCM+（8核CPU并行） | 优势说明 |
统一计算条件 | 网格量90万、计算周期3、单周期200计算点；俯仰/升沉震荡合计12个工况 | 同网格量、同工况数量、同等计算设置 | 对比基准完全一致，数据客观可比 |
单点状态计算时长 | 15～20min | ≥6h | DynDeriv单点计算效率碾压式领先 |
调试收敛难度 | 网格+参数仅3～5次调试即可稳定收敛 | 超音速迭代鲁棒性差，需大量反复调网格及参数，修正设置才能正常计算 | 底层算法稳定性更强，减少无效试错 |
全案例总周期 | 含多轮试错调试+12工况完整计算：≤6h | 含反复调参试错+全工况计算：约5天左右 | 整体项目交付周期大幅压缩 |
时间成本换算 | 最短6小时 | 5天=120h | 纯耗时倍率：20倍左右 |
综合试错迭代成本 | 短周期快速迭代，单日可完成多轮方案修改、网格优化、参数对比验证 | 单次试错等待极久，每日仅能完成极少轮次调试，方案优化严重受限 | 结合迭代频次+等待成本+人力沉没成本，综合试错效率提升≥50倍 |
Finner超音速案例：
1．标模验证算例描述：
来源：美国Arnold Engineering Development Center（AEDC）风洞。
目的：该算例是有翼Basic Finner Missile（Finner标模），选取的目的是评测CFD软件对动态特性模拟能力。

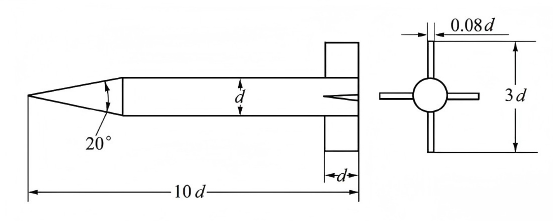

Finner模型在VKF高速风洞内进行试验，Finner标模是带4片控制舵的标模。标模弹身长L=10d，d为弹身直径。质心位置Xcg=6.1d，Xcg=5d，两组实验数据，具体几何参数见图1。
图 2 Finner标模几何外形
2．计算描述

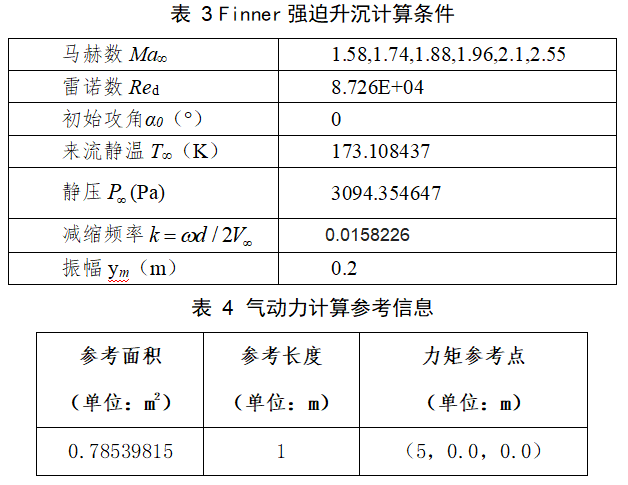

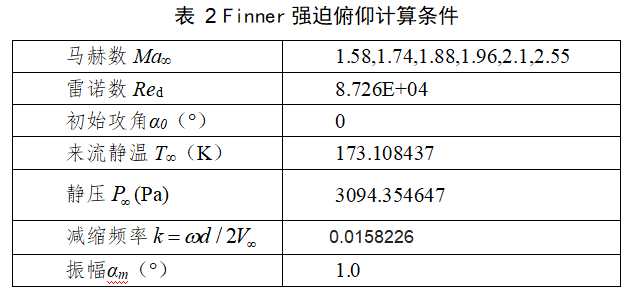

Finner模型的计算状态见下表：
3．可比较数据

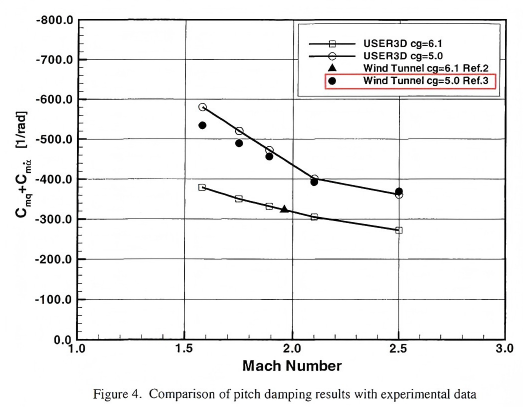

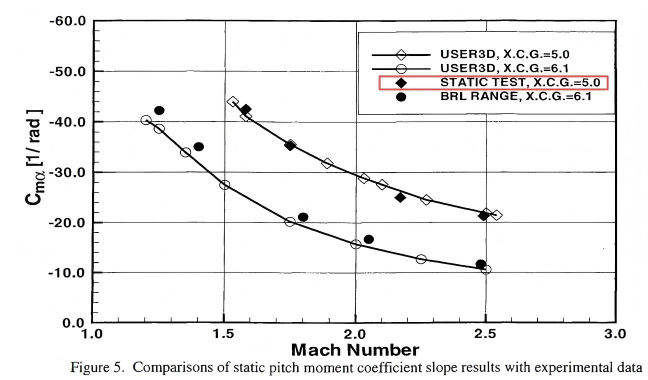

马赫数对俯仰方向稳定性参数的影响，下图是风洞实验结果预测的各状态下的动静导数曲线。
图 3 风洞实验结果预测的动静导数

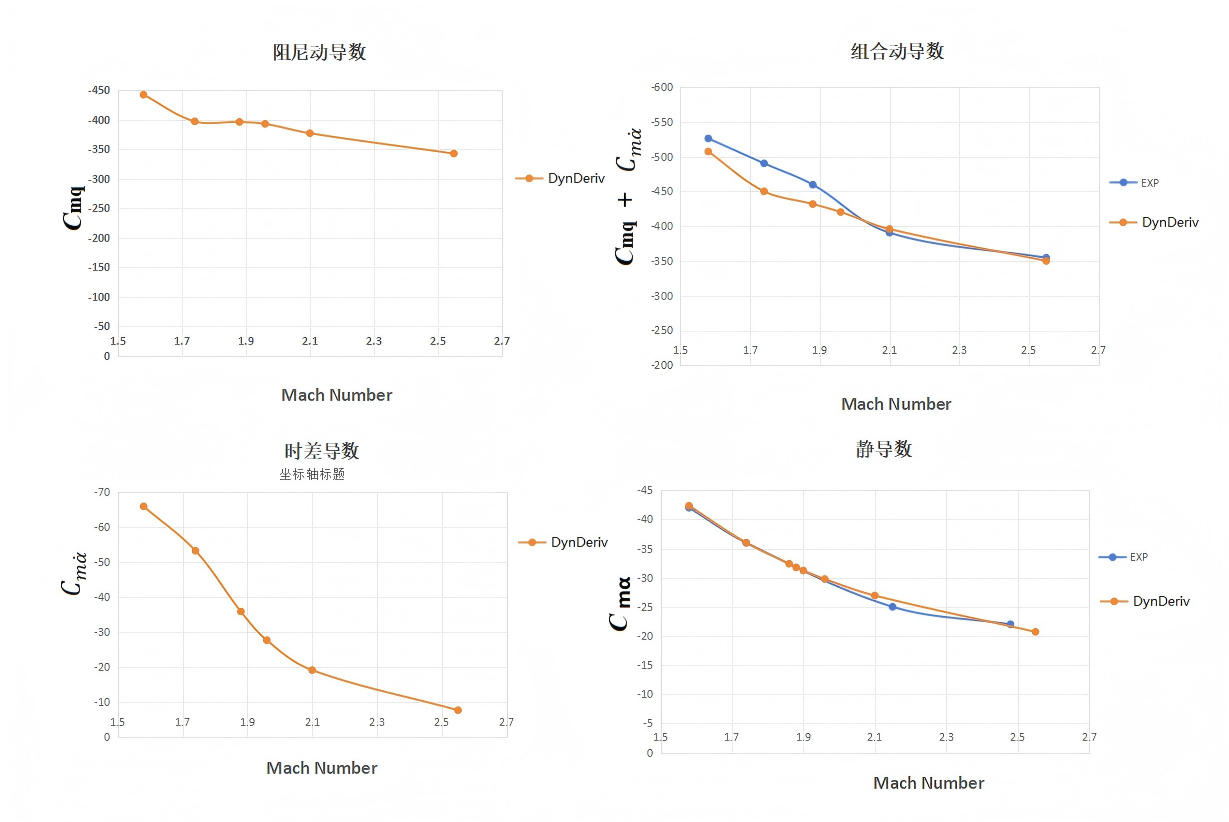

DynDeriv软件计算时，选择质心位置Xcg=5d，实验数据作为基础对比，结果如下图所示：
图 4 PiFlow计算结果与实验数据对比
