再入舱高超案例
发表时间:2022-05-04     阅读次数:

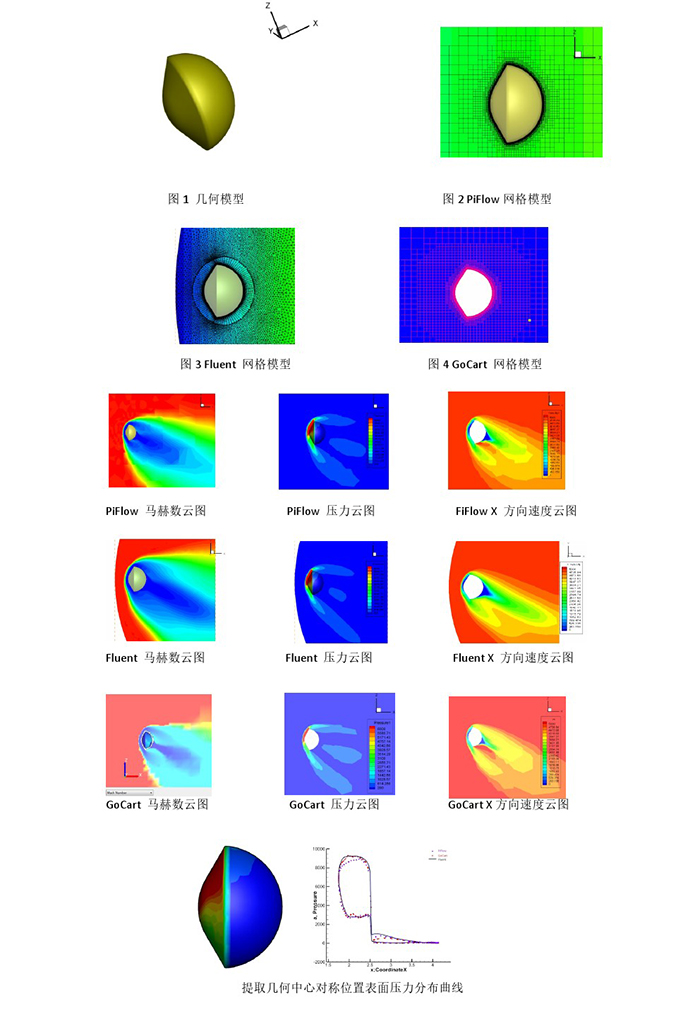

测试:单点计算正确性验证

对比软件:Fluent/GoCart

计算工况:来流马赫数17,来流攻角-25°,来流侧滑角0°,来流压力25Pa,来流温度250K,高度50km,参考面积1m2,参考长度1m,力矩中心坐标(000m

结论:假设以fluent计算结果为判断标准(计算考虑了粘性和温度),三个软件压力场结果基本一致,提取几何对称位置表面压力曲线基本一致,马赫数分布趋势基本一致;在分离位置考虑了有粘和无粘的差异性,Piflow 无粘计算X方向速度场在分离位置速度有波动,但与GoCart计算的X方向速度趋势一致,考虑为无粘计算在气流分离位置分析的正常现象。
