亚音速案例对标
发表时间:2022-05-19     阅读次数:

一、 NASA3303

1.1.1 几何外形

NASA3303几何尺寸如图1所示,三维几何外形如2

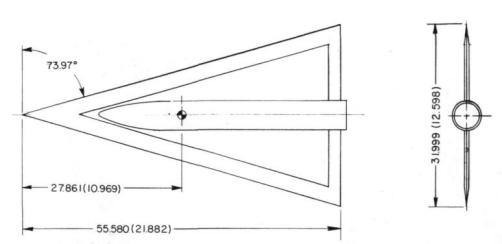

1 几何尺寸

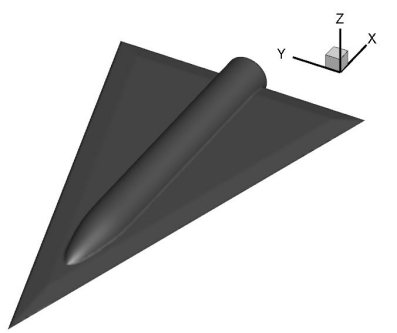

2 几何外形

1.1.2 网格划分

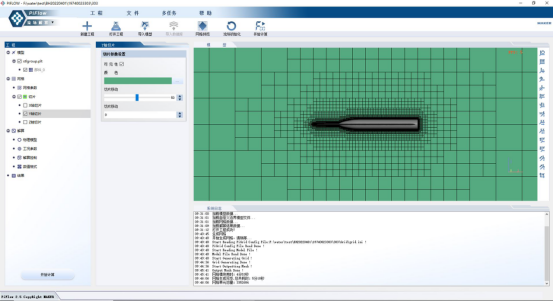

测试软件PiFlow——笛卡尔网格解算器软件生成网格量为335.26万,耗时518秒,离散的网格信息3

3 PiFlow 网格效果展示

1.1.3 计算状态及求解设置

NASA3303的计算状态如12为其基本气动力参数。

表1 NASA3303计算状态

Ma

AOS(°)

AOA(°)

0.6

-5

-4.26-2.230.042.295.596.989.3911.8614.416.9719.5521.05

0.6

0

-4-2.27-0.022.214.526.879.2711.7614.2616.819.421.54

表2 NASA3303的气动力参数

参考长度m

参考面积Sm^2

取矩点坐标

txref

tyref

tzref

0.372

0.089

0.2786

0

0

声速流场的定常数值模拟,边界条件四周为压力远场,物面使用滑移无穿透边界条件采用龙格库塔隐式方法计算,求解格式为中心格式,求解欧拉方程;求解控制中CFL数设置为8使用Piflow多任务模块进行工程批量计算,具体设置如图4所示:

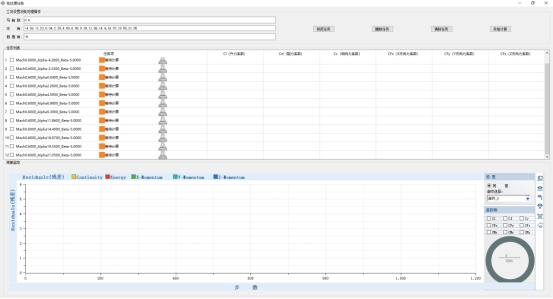

4 多任务界面展示

1.1.4 计算结果

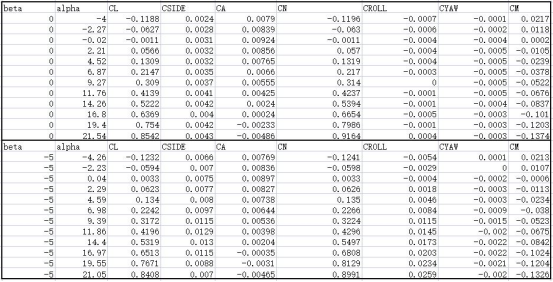

3 展示Ma=0.6,侧滑角=-5°,侧滑角=0°时, 风洞实验数据统计表

3 风洞实验数据统计

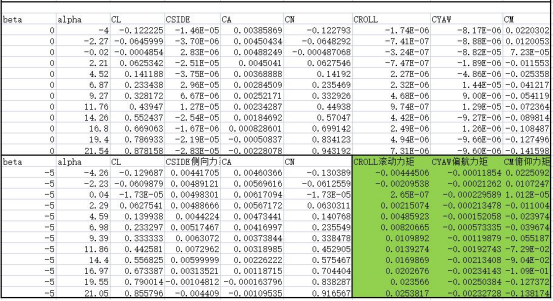

4 展示Ma=0.6,侧滑角=-5°,侧滑角=0°时, PiFlow数据统计表

4 PiFlow数据统计

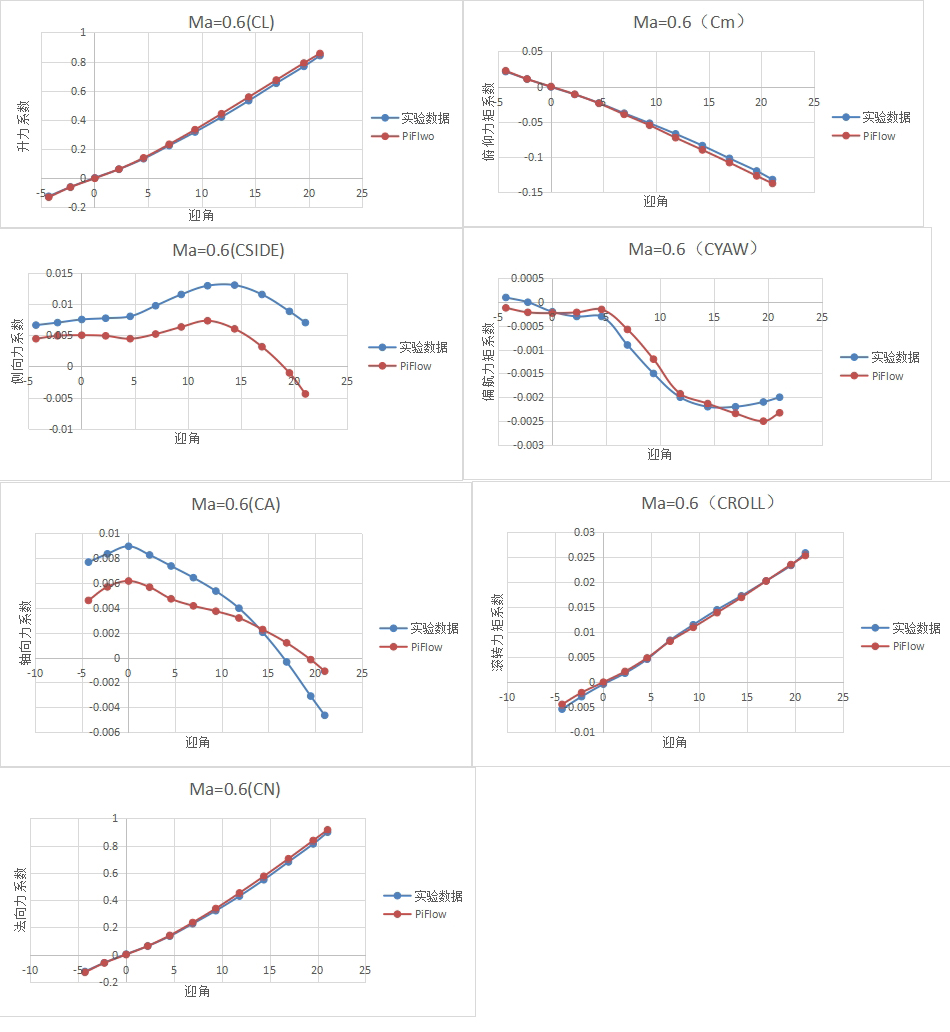

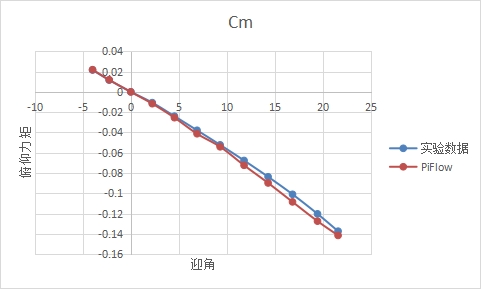

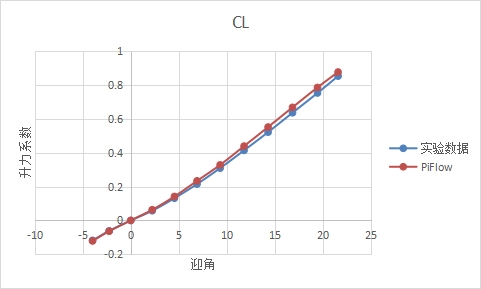

最终获取NASA3303(ma=0.6)侧滑角=-5°时,PiFlow曲线趋势与风洞实验数据对比图,如图4和图5所示

4 侧滑角=-5°PiFlow与风洞实验数据曲线对比图

5 侧滑角=0°PiFlow与风洞实验数据曲线对比图
